การทำงานของลูกลอยขนาดเล็ก

วันจันทร์ที่ 16 ธันวาคม พ.ศ. 2556


อุปกรณ์ที่ใช้งานต่อลูกลอยขนาดเล็ก



ลูกลอยสำหรับควบคุมระดับน้ำขาดเล็ก สามารถปรับระดับน้ำสูงต่ำได้ครับ



ขนาดหัวลด ใช้ท่อขนาด 4 หุน ในการต่อ



ต่อกับท่อ 4 หุน ใช้กาวน้ำสำหรับท่อน้ำสวมเข้าด้วยกัน

การต่อใช้งานลูกลอย ขนาดเล็ก ใช้สายยางขนาดเล็กของตู้ปลา ต่อเข้ากับท่อลด 4 หุน กับลูกลอย  และ ใช้วาวล์ขนาด 4 หุน ควบคุมความแรงของน้ำที่จะเข้าสู่ลูกลอย




การประกอบแผงกลับไข่อัตโนมัติ และการทำงาน

วันอาทิตย์ที่ 15 ธันวาคม พ.ศ. 2556


การประกอบแผงกลับไข่อัตโนมัติ และการทำงาน ควบคู่กับตัวควบคุมเวลา(Timer)




นำขาเหล็กทั้งสองข้างขันน๊อตเข้าด้วยกัน


นำแผ่นเหล็กสำหรับยึดมอเตอร์ ขันน๊อตติด ตามรูปภาพ ที่  1 และ 2 อย่าสลับข้างกันนะคับ



นำมอเตอร์ มาติดเข้ากับ แผ่นเหล็กยึด




ยึดเสร็จจะได้ดังรูป


นำแกนหมุนสวมเข้ากับแกนมอเตอร์



นำขาสำหรับควบคุมแผงกลับไข่ทั้ง 6 แผงมาใส่เข้ากับแกนหมุน


ขายึดแผงไข่ จะมี 2 ด้าน ด้านหนึ่ง หัวเสียบและ 2 หัวเสียบ


นำมาเสียบเข้ากับรูปทั้งสองด้านเข้ากับโครงแผงกลับไข่


ยึดเสร็จเรียบร้อยจะได้แผงกลับไข่ อัตโนมัติ ขนาด 48 ฟอง


นำแจ๊ค ตัวผู้ กับตัวเมียเสียเข้าด้วยกัน


ทดลองจ่ายไฟ 220V เข้าแผงกลับไข่อัตโนมัติ และทดลองกับ Timer

จำหน่าย อุปกรณ์ที่ใช้ทำตู้กลับไข่อัตโนมัติ

วันพุธที่ 31 กรกฎาคม พ.ศ. 2556

Master Shop

ประกาศ รับตัวแทน จำหน่าย ทั่วประเทศ
ตู้ฟักไข่ ตราไก่ชน
ติดต่อ 083-5661555 อรรถพล
http://www.masterincubator.com

จำหน่าย อุปกรณ์ที่ใช้ทำตู้กลับไข่อัตโนมัติ (สินค้ามีสต๊อกทั้งหมดครับไม่ต้องรอ)




รายการสินค้า



ตู้ฟักไข่ไก่ อัตโนมัติ ขนาด 48 ฟอง ราคา 4,500 บาท พร้อมส่งรับประกัน 3 เดือน
ช่วงต้อนรับปีใหม่ลด ราคา ตู้ฟักไข่ ขนาด 48 ฟอง เหลือ 3,800 บาท
มีตัวเลขบอกสถาณะ อุณหภูมิ+ความชื้น ความคุมอัตโนมัติ
การควบคุมอุณหภูมิ เป็นแบบ PID control จึงทำให้ความร้อนในตู้ฟักไข่เกือบจะคงที่
สามารถฟักไข่ได้หลายชนิดเช่น: Chicken,Bird,Emu,Ostrich,Turkey,Goose,Duck Egg (ไก่, เป็ด,สัตว์เลื้อยคลาน,นกอีมู,นกกระจอกเทศ,ไข่เต่า, ห่าน,)
บรรจุไข่ได้: 48 ใบ
Model Number: Master-48 Voltage: 220v/50HZ
กำลังไฟฟ้า Power(W): 100W
ขนาดกล่อง ก.ย.ส.(L*W*H): 51*53*29CM
น้ำหนัก Weight: 6.0KGS
คุณภาพสินค้าที่ได้รับการรับรองจากมาตรฐาน Certification: CE/ISO
การรับประกันสินค้า Warranty: 1 year
อายุการใช้งาน : 8-10 years


ตู้ฟักไข่ไก่ อัตโนมัติ ขนาด 96 ฟอง ราคา 6,500 บาท พร้อมส่งรับประกัน 3 เดือน
ช่วงต้อนรับปีใหม่ลด ราคา ตู้ฟักไข่ ขนาด 96 ฟอง เหลือ 5,200 บาท
การควบคุมอุณหภูมิ เป็นแบบ PID control จึงทำให้ความร้อนในตู้ฟักไข่เกือบจะคงที่
มีตัวเลขบอกสถาณะ อุณหภูมิ+ความชื้น ความคุมอัตโนมัติ
สามารถฟักไข่ได้หลายชนิดเช่น: Chicken,Reptile,Bird,Emu,Ostrich,Turkey,Goose,Duck(ไก่, เป็ด,สัตว์เลื้อยคลาน, นกอีมู,นกกระจอกเทศ,ไข่เต่า, ห่าน,)
บรรจุไข่ได้: 96 ใบ
Model Number: Master-96 Voltage: 220v/50HZ
กำลังไฟฟ้า Power(W): 100W
ขนาดกล่อง ก.ย.ส.(L*W*H): 54*43*52CM
น้ำหนัก Weight: 9.5 KG
คุณภาพสินค้าที่ได้รับการรับรองจากมาตรฐาน Certification: ISO9001,CE
การรับประกันสินค้า Warranty: 1 year
อายุการใช้งาน : 8-10 years




แผงกลับไข่อัตโนมัต ต้องต่อกับ Timer
สามารถพลิกไข่ได้อัตโนมัติ แผงละ 950 บาท ซื้อเยอะลดได้เยอะครับ

แผงกลับไข่อัตโนมัติ 48 ใบ พร้อมมอเตอร์ AC 220V  ราคา 950 บาท ต่อแผง กว้าง ยาว สูง 32.5 x 33.5 x 13 เซ็นติเมตร

ซื้อแผงกลับไข่อัตโนมัติ 48 ใบ จำนวน 2 แผง แถมฟรี Timer ราคา 300 บาท 1 ตัว แผงกลับไข่ลดเหลือ 900 บาทต่อแผง
ซื้อแผงกลับไข่อัตโนมัติ 48 ใบ จำนวน 4 แผง แถมฟรี Timer ราคา 300 บาท 1 ตัว แผงกลับไข่ลดเหลือ 800 บาทต่อแผง
ซื้อแผงกลับไข่อัตโนมัติ 48 ใบ จำนวน 8 แผง แถมฟรี Timer ราคา 300 บาท 2 ตัว แผกลับไข่งลดเหลือ 700 บาทต่อแผง




Timer ราคา 300 บาท
ซื้อแผงกลับไข่ อัตโนมัติ แถม Timer ตัวนี้คับ



1.เครื่องวัดความชื้น+อุณหภูมิ แบบที่ 1
ราคา 280 บาท


2.เครื่องวัดความชื้น+อุณหภูมิ แบบที่ 2

ราคา 250 บาท


3.เครื่องวัดความชื้น+อุณหภูมิ แบบที่ 3


ราคา 230  บาท


4.เครื่องวัดอุณหภูมิ

ราคา 130 บาท

5.เครื่องควบคุมความชื้นและอุณหภูมิอัตโนมัติ

ราคา 1,000 บาท

6.แท่งฮีตเตอร์ ทำความร้อน ตู้อบ แบบครีบ 100W 200W 400W และ 500W  แบบตรงมี 4 ขนาด




100 W ราคา 400 บาท แท่งสั้น

200 W ราคา 400 บาท แท่งสั้น

400 W ราคา 400 บาท แท่งสั้น

500 W ราคา 400 บาท แท่งยาว

6.1แท่งฮีตเตอร์ ทำความร้อน ตู้อบ แบบครีบ รูปตัว U ขนาด 400W และ 500W




800 W ราคา 500 บาท แท่งสั้น

1000 W ราคา 550 บาท แท่งยาว





7.micro switch   ตัวละ 15 บาท

 แบบที่1                                               แบบที่2

8.สวิตปิดเปิดสีแดง  ตัวละ 20 บาท


9.รีเลย์ 2 หน้าสัมผัส+ฐานรีเลย์   คู่ละ 80 บาท


10.ลูกลอยสำหรับควบคุมระดับน้ำขาดเล็ก

ราคา 180 บาท

11.แท่งฮีตเตอร์ ต้มน้ำ 1KW  220V  ราคา 350 บาท







12.เคเบิ้ลไทร์
เคเบิ้ลไทร์ ขนาด 100 mm 1000 ชิ้น  แพ๊กละ  150 บาท

 เคเบิ้ลไทร์ ขนาด 150 mm 500 ชิ้น  แพ๊กละ  200 บาท

เคเบิ้ลไทร์ ขนาด 200 mm 500 ชิ้น  แพ๊กละ  250 บาท


13.ท่อหดขนาด เส้นผ่านศูนย์กลาง 4mm                       10 เมตร                             150 บาท
ตอนนี้มีแต่สีดำกับแดง นะคับ

ลูกค้าท่านไดต้องการเป็นม้วน สั่งได้นะครับ
Φ = เส้นผ่านศูนย์กลาง

Φ1.5 /0.75      200 เมตร       1,200 บาท
Φ2.0/1.0         200 เมตร       1,300 บาท
Φ2.5/1.25       200 เมตร       1,400 บาท
Φ3.0/1.5         200 เมตร       1,500 บาท
Φ4.0/2.0         200 เมตร       1,600 บาท
Φ5.0/2.5         100 เมตร       1,000 บาท
Φ6.0/3.0         100 เมตร       1,100 บาท
Φ7.0/3.5         100 เมตร       1,200 บาท
Φ8.0/4.0         100 เมตร       1,300 บาท
Φ9.0/4.5         100 เมตร       1,400 บาท
Φ10/5.0          100 เมตร       1,500 บาท

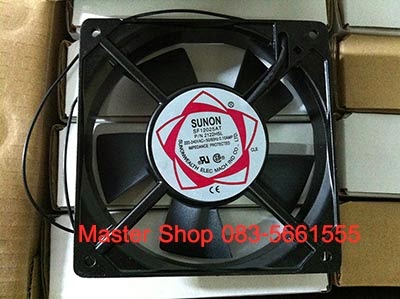

14.พัดลมความเร็วรอบต่ำ AC 220V ขนาด 12cm ราคา 200 บาท





หมายเลขบัญชี

อรรถพล นันทชัย โกย
672-2-01644-9  ธนาคารกสิกรไทย    สาขาแม่สาย 2
636-2-24022-9  ธนาคารไทยพานิชย์  สาขาแม่สาย
511-7-05943-5  ธนาคารกรุงเทพ       สาขาเซ็นทรัลพลาซาเชียงราย


สนใจติดต่อ 083-5661555,086-4294931 อรรถพล

ติดต่อทาง
master_nan@hotmail.com
Skype Name: master_nan
Line :0835661555


FaX: 053-646707 (Fax Auto)
ที่อยู่
อรรถพล นันทชัย โกย
บ้านสวน ฝ้ายคำ 99 หมูที่ 1 ต.โป่งผา อ.แม่สาย จ.เชียงราย 57130





ตู้ฟักไข่แบบพอเพียง รุ่นที่ 2 กลับไข่อัตโนมัติ 1008 - 2016 ฟอง

วันอังคารที่ 5 กุมภาพันธ์ พ.ศ. 2556

ตู้ฟักไข่แบบพอเพียง รุ่นที่ 2 กลับไข่อัตโนมัติ จำนวน 1008 ฟอง หรือ 2016 ฟอง อิอิ ตัวควบคุมอุณหภูมิเป็นแบบดิจิตอล  และควบคุมระดับน้ำภายในตู้ฟักอัตโนมัติ   (อยู่ในระหว่างการทำ)


ผมได้แก้ไขรูปแบบตู้ใหม่และการกลับไข่ใหม่นะครับ เดี๋ยวจะเอามาลงครับช่วงนี้ต้องเข้าโรงพยาบาลบ่อยไหนจะหาเงินอีกครับ ขอโทษด้วยครับ สำหรับผู้ติดตามบล๊อคของผม




ใช้แผงไข่ ขนาด 42 ฟอง

เหล็กฉากขนาด 1 นิ้ว กว้าง 58.5 cm ยาว 88 cm


 ประกอบออกมาได้ดังรูป

เจาะรูตรงกลางเพื่อใส่แกนหมุน

ประกอบเหล็กฉาก


ใกล้เสร็จแล้ว ใส่เหล็กแบน 6 หุน ตรงกลางเพื่อรองรับน้ำหนัก


เสร็จแล้ว ครับแผงเเหล็กสำหรับชั้นวางไข่ไก่ 1 ชั้นจะวางไข่ได้ 252 ฟอง ทำให้ครบ 4 ชั้น จะสามารถวางไข่ได้ ทั้งหมด 1008 ฟอง ใส่แผงไข่ 2 ชั้น ก็จะได้ 2016 ฟอง ครับ



ฮีตเตอร์ ตู้เย็น 180 W  2 แท่ง


ทาสีกันสนิมเรียบร้อยคับ ทั้งหมด 4 แผง




 กำลังสร้างโครงกลับไข่


ประกอบ โซ่+สเตอร์ + เกียร์บล๊อค เข้าด้วยกัน
ใส่เหล็กฉากยึดติดกับเกียร์บล๊อค เพื่อใช้ยึดกับโครงกลับไข่
แบบโซ่นี้ไม่ใช้แล้วนะครับ เดี๋ยวเปลี่ยนรูปใหม่

เรียบร้อย โครงกลับไข่อัตโนมัติ

ขนาด กว้าง 70cm ยาว 90cm สูง  100cm



ขนาดตู้จะวัดมาอีกทีครับ









ตู้เสร็จแล้วคับ


ยังทำต่อไม่เสร็จครับ อิอิ จะอัพเดทอยู่เรื่อยๆคับ อพเดทล่าสุด  1 สิหาคม 2556

รายการอุปกรณ์การทำตู้ฟักไข่ ยังไม่ครบนะครับครับ

1.พัดลม 8 นิ้ว AC                      280 บาท
2.โซลินอย์ วาวล์น้ำ AC             180 บาท
3.ฮิสเตอร์ต้มน้ำร้อน                   120  บาท
4.ถาดไข่ 42 ฟอง        แผงละ      35  บาท
5.เหล็ก ฉาก 1 นิ้ว แบบบาง     เส้นละ 170 บาท  2 เส้น
   5.1  เหล็ก แบน 6 หุน 4 เส้น เส้นละ 70 บาท
   5.2  เหล็กแกนเพลา 3 หุน 1 เส้น  เส้นละ 180 บาท
6.เครื่องควบคุมอุณหภูมิ ดิจิตอล แดนฟอสส์ EKC 102C    550 บาท
7.ดีเลย์ 2 คอนแทค 24 VDC       100  บาท  1 ตัว
8.ลิมิตสวิตย์                                  15 บาท     2 ตัว
9.ฮีตเตอร์แบบแท่งแก้ว 180 W     2  แท่ง     ตัวละ    150 บาท
10.มอเตอร์ Gear BOX  24 VDC    1ตัว                   350 บาท
11.เครื่องควบคุมอุณหภูมิ อนาล๊อก 1 ตัว                  250 บาท
12.ถาดน้ำพลาสติกขนาดใหญ่ 1 ถาด
13.เฟือง 12 ฟัน แกนกลาง 8 มิล    1ตัว        140 บาท
14.เฟือง 64 ฟัน แกนกลาง              1ตัว        340 บาท
15.ดุม แกนกลาง 10 มิล สำหรับใส่กับเพือง 64 ฟัน  1 ตัว   190 บาท
17.โซ่  เบอร์ 25  1 เส้น    1 เมตร     100 บาท
18.วงจรตัดต่อน้ำ 2 ระดับ ของ Future Kit                     165 บาท
19.เหล็กกล่อง 1 นิ้ว                            6 เส้น      เส้นละ 170 บาท
20.ลวดเชื่อม         1 กล่อง  110 บาท



1.พัดลม 8 นิ้ว AC


 2.โซลินอย์ วาวล์น้ำ AC (สำหรับปล่อยน้ำเข้าตู้ฟักอัตโนมัติ)
โซลินอย์ ไม่ได้ใช้แล้วครับ ควบคุมลำบาก หุหุหุ เปลี่ยนมาใช้ลูกลอยขนาดเล็กแทนครับ


3.ฮิสเตอร์ต้มน้ำร้อน สำหรับทำความชื้นภายในตู้ฟัก

18.วงจรตัดต่อน้ำ 2 ระดับ ของ Future Kit

3+11. ฮีตเตอร์ต้มน้ำร้อน พร้อม ตัวควบคุมอุณหภูมิในน้ำ

13,14,15. โซ่ เบอร์ 25 +เฟืองเบอร 25  64 ฟัน และ 12 ฟันแกนกลาง 8 มิล ดุม แกนกลาง 10 มิล
ระบบโซ่ไม่ใช้แล้วนะครับ เดี๋ยวเปลี่ยนใหม่

10.มอเตอร์ Gear BOX  24 VDC
